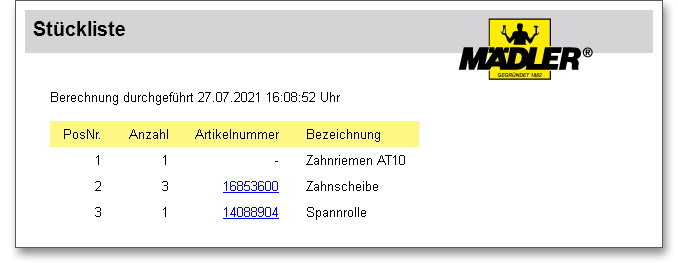

Für die Nutzung des Zahnriemenberechnungstools benötigen Sie einen Webbrowser.

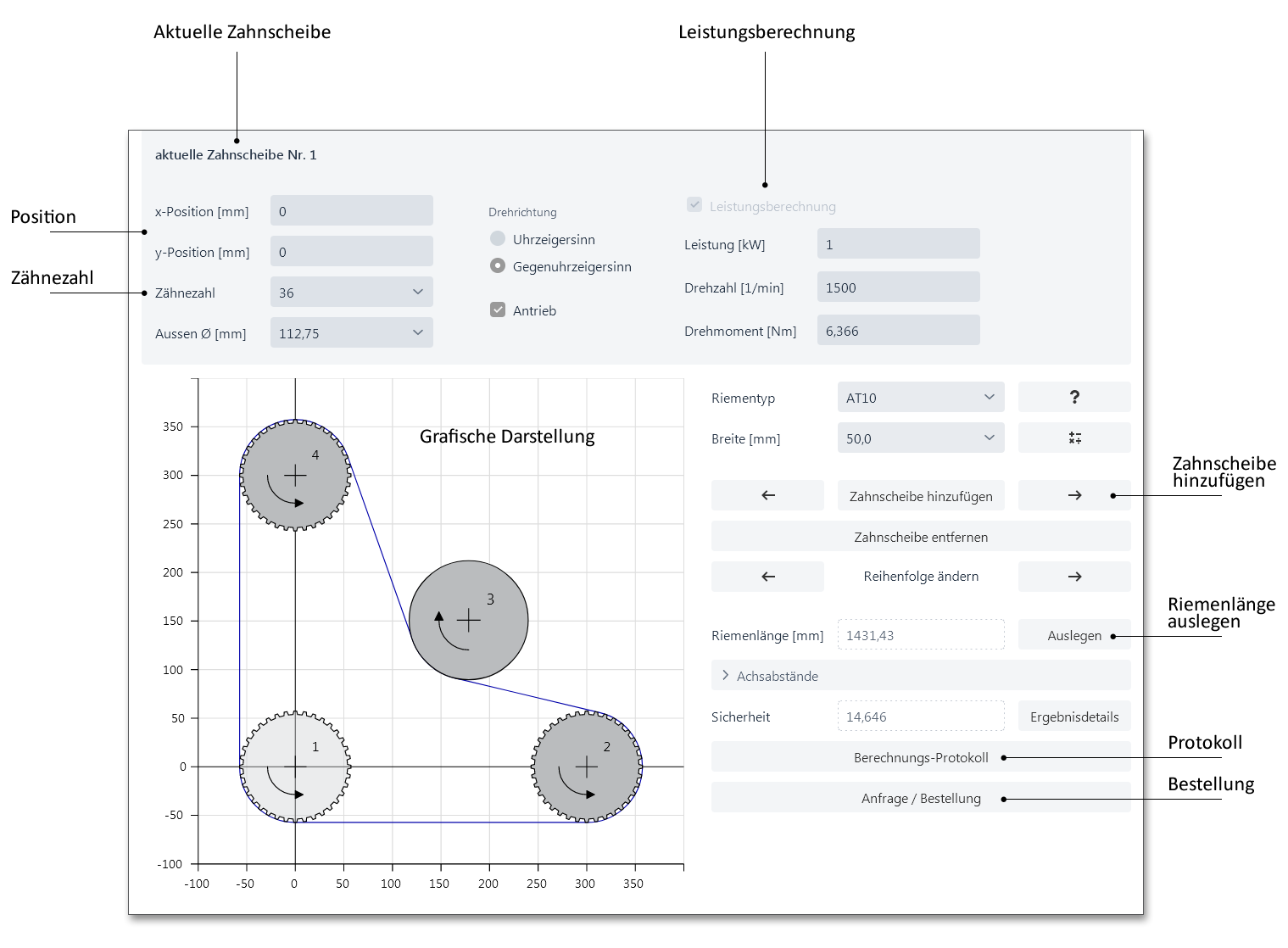

Die Zahnriemenberechnung gliedert sich im wesentlichen in 3 Bedienfelder. Im oberen Drittel sehen Sie alle Daten der aktuell selektierten Zahnscheibe. Auf der rechten Seite können Sie die Daten eingeben, die den kompletten Riemenantrieb definieren (Riementyp, Breite, Zahnscheiben hinzufügen bzw. löschen). Die Hauptansicht zeigt den konfigurierten Zahnriemenantrieb. Hier können Sie per Maus die Zahnscheiben auswählen und positionieren.

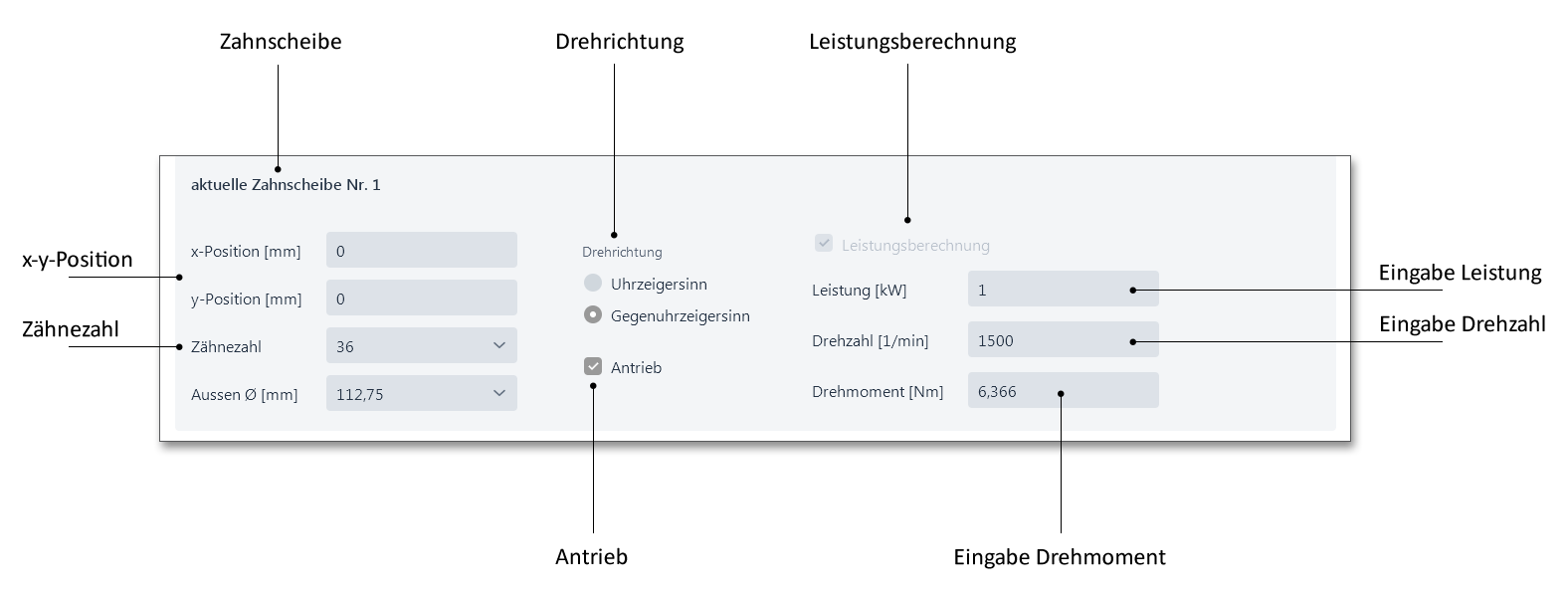

x-y Position
Hier können Sie die Position der Zahnscheiben angeben. Es stehen Ihnen zwei Möglichkeiten zur Verfügung:

• Geben Sie die x-y Position manuell über die Eingabefelder ein.
• Klicken Sie die entsprechende Zahnscheibe in der graphischen Dastellung an, halten Sie die linke Maustaste gedrückt und ziehen Sie die Zahnscheibe an die gewünschte Position. Die Position wird in den Eingabefeldern angezeigt.

Zähnezahl
Hier wählen Sie die Zähnezahl der Zahnscheibe aus. Ist die Zähnezahl "0" erhalten Sie eine Spannrolle mit dem jeweiligen Durchmesser.

Aussendurchmesser
Hier wählen Sie den Aussendurchmesser aus, welcher zu der jeweiligen Zähnezahl gehört. Sie können entweder die Zähnezahl oder den Aussendurchmesser angeben.

Drehrichtung
Mit dieser Option können Sie die Drehrichtung der Zahnscheibe festlegen. Hier haben Sie die zwei Möglichkeiten: Uhrzeigersinn und Gegenuhrzeigersinn.

Antrieb
Mit dieser Einstellung geben Sie an, welches Rad das Antriebsrad sein soll. Es kann immer nur ein Rad das Antriebsrad sein. Klicken Sie das Rad an, welches Ihr Antriebsrad sein soll und aktivieren Sie die Option "Antrieb".

Leistungsberechnung
Für Ihr Antriebsrad wird die Leistungseingabe automatisch aktiviert. Die Leistungseingabe für die anderen Räder können Sie zusätzlich aktivieren. Die Drehzahl bestimmt sich automatisch über die Zähnezahl bzw. über den Durchmesser. Bei der Leistungseingabe können Sie entweder das Drehmoment oder die Leistung angeben.

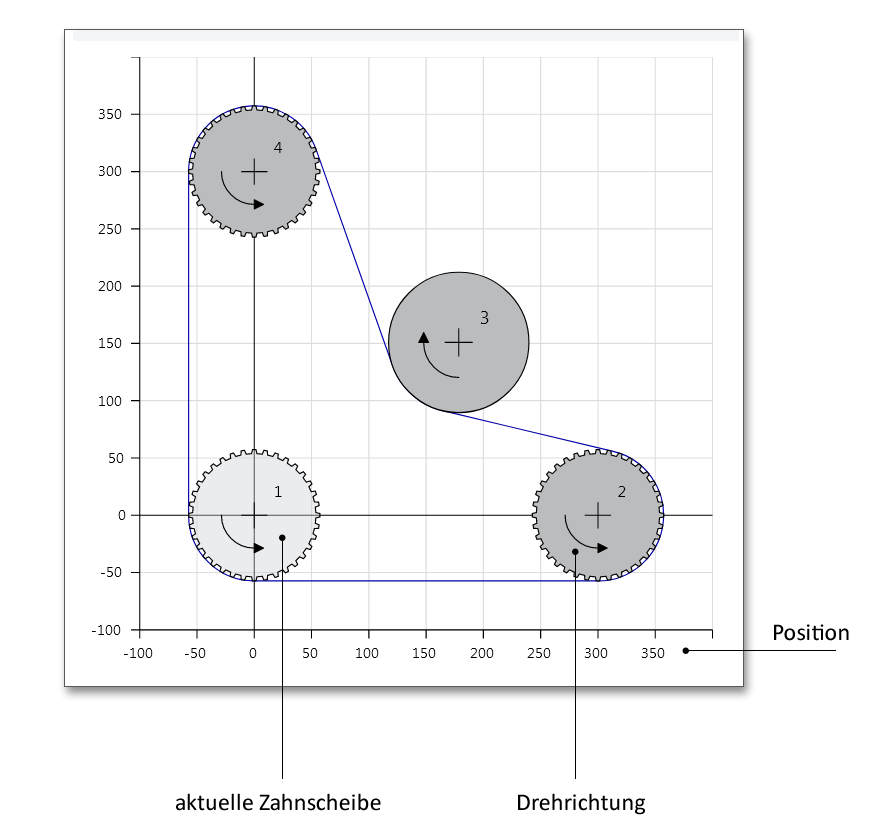

Numerierung der Zahnscheibe
Zur besseren Orientierung sind die einzelnen Zahnscheiben numeriert.

Position
Hier können Sie in der Graphik die Position der Zahnscheiben durch Verschieben verändern. Klicken Sie eine Zahnscheibe an, halten Sie die linke Maustaste gedrückt und ziehen Sie die Zahnscheibe an die entsprechende Position.

Drehrichtung
Hier finden Sie die Kennzeichnung für die Drehrichtung.

Aktuelle Zahnscheibe
Klicken Sie eine Zahnscheibe an, so wird diese farbig markiert.

Riementyp wählen
Hier wählen Sie aus einer Listbox den entsprechenden Riementyp aus.

Riemenbreite auslegen
Zu jedem Riementypen gibt es eine bereits vorgegebene Breite. Klicken Sie auf den Button "Taschenrechner" neben dem Auswahlfeld "Breite", dann wird Ihnen die Breite des Zahnriemens so ausgelegt, die Sie mindestens brauchen, um die Leistung zu übertragen.

Zahnscheibe hinzufügen
Klicken Sie auf diesen Button, können Sie Zahnscheiben hinzufügen. Durch der beiden Pfeile, die Sie rechts und links neben dem Button "Zahnscheiben hinzufügen" finden, werden die Zahnscheiben automatisch nacheinander markiert. Jeweils im Uhrzeiger- oder im Gegenuhrzeigersinn.

Zahnscheibe entfernen
Klicken Sie auf diesen Button, können Sie Zahnscheiben entfernen. Klicken Sie die Zahnscheibe an, die Sie entfernen möchten. Klicken Sie anschließend auf den Button "Zahnscheibe entfernen".

Reihenfolge ändern
Hier können Sie die einzelnen Zahnscheiben umsortieren.

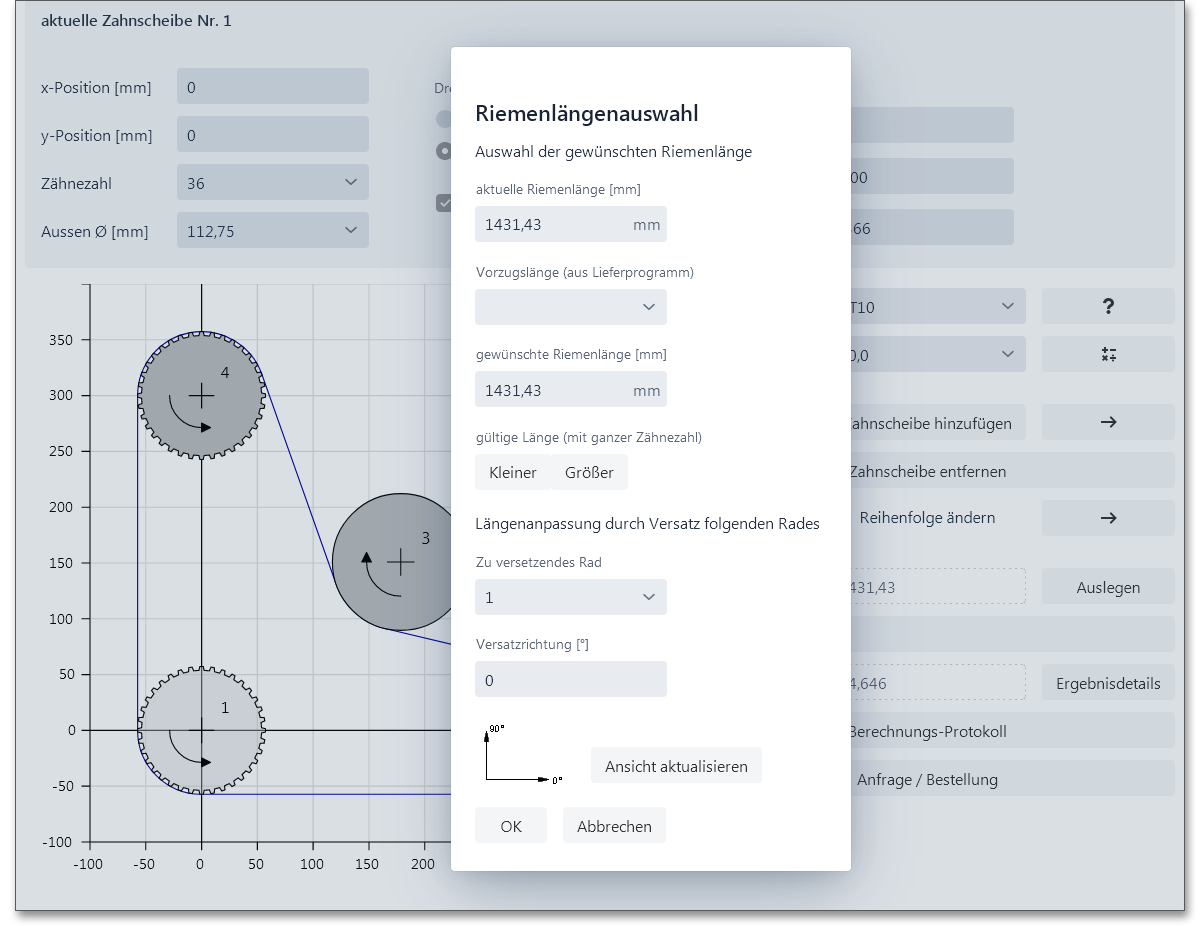

Riemenlänge auslegen
Wenn Sie auf diesen Button "Auslegen" klicken, dann öffnet sich ein neues Eingabefenster. Hier können Sie die Riemenlänge auslegen. Das bedeutet, Sie können eine Zahnscheibenachse so verschieben, dass sich die gewählte Riemenlänge ergibt.
Dazu haben Sie mehrere Möglichkeiten:

• Sie wählen über die Liste Vorzugslänge eine verfügbare Standardlänge aus dem Lieferprogramm von MÄDLER® aus.
• Sie geben in das Eingabefeld "gewünschte Riemenlänge" Ihre entsprechende Riemenlänge ein. Wenn in dem Auswahlfeld "Vorzugslänge (aus Lieferprogramm) der Hinweis "keine" erscheint, dann gibt es Ihre gewünschte Riemenlänge nicht im Lieferumfang von MÄDLER®. Für diesen Fall können Sie gegebenenfalls auf endliche Riemen ausweichen. Bitte beachten Sie dass Sie nur gültige Riemenlängen bestellen können. Diese Längen erhalten Sie, in dem Sie auf die Button "größer" oder "kleiner" drücken und darüber eine gültige Riemenlänge ermitteln (ein ganzzahliges Vielfache der Zahnteilung wird gebildet).
